Génial la transmission avec le pignon conique sur la jante, beau travail d'ingénierie
sidecar indiana jones
-
Waterman
- Conducteur retraité ou la belle vie
- Messages : 4018
- Enregistré le : 22 août 2014, 17:45
- Numéro de département : 15
- Pays : F
- A remercié : 144 fois
- A été remercié : 118 fois
Re: sidecar indiana jones
Top
Génial la transmission avec le pignon conique sur la jante, beau travail d'ingénierie
Génial la transmission avec le pignon conique sur la jante, beau travail d'ingénierie
-
Bamo
- Coursier international
- Messages : 119
- Enregistré le : 06 févr. 2018, 16:55
- Numéro de département : 95
- Pays : F
- A remercié : 21 fois
- A été remercié : 13 fois
Re: sidecar indiana jones
Toujours aussi fan de tes modèles avec animatronic. Celui-là va être mythique, autant que la scène du film. Bravo pour les modélisations
-
riva
- Chauffeur
- Messages : 222
- Enregistré le : 10 juil. 2013, 21:12
- Numéro de département : 22
- Pays : F
- A remercié : 95 fois
- A été remercié : 103 fois
- Contact :
Re: sidecar indiana jones
Bonjour et encore merci.
Mes vacances se terminent. J'ai bien profité de ce temps pour avancer mon triporteur. Dans mon dernier post j'avais commencé la partie motorisation. Aujourd'hui, cela fonctionne.

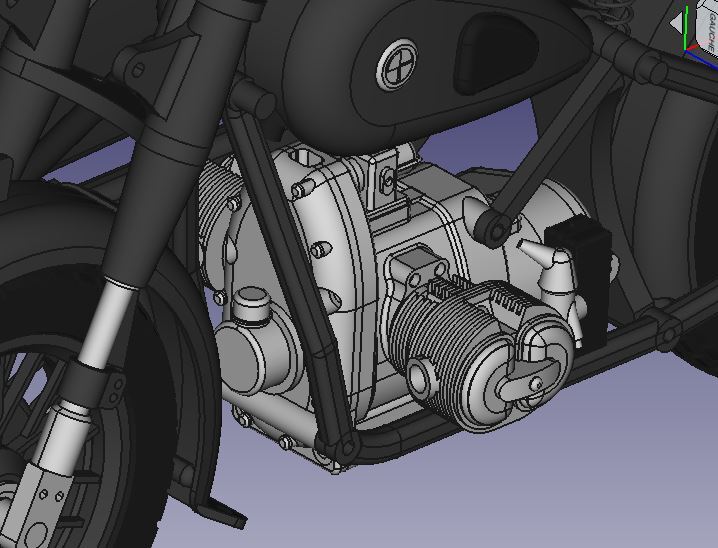

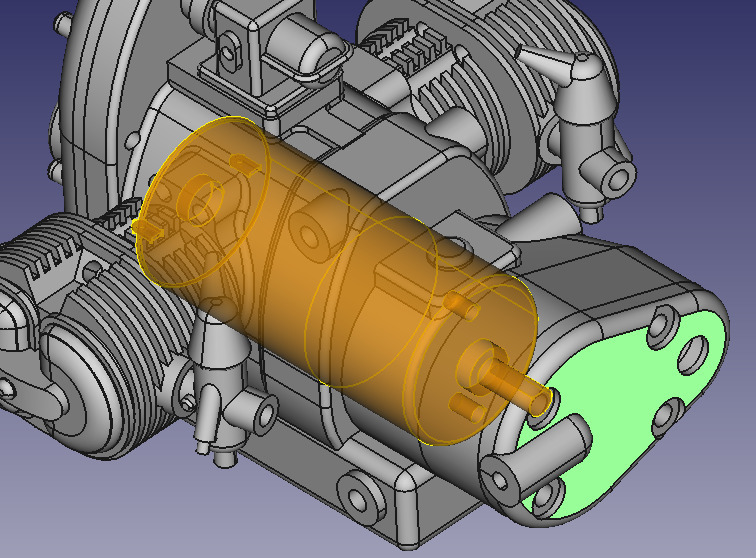

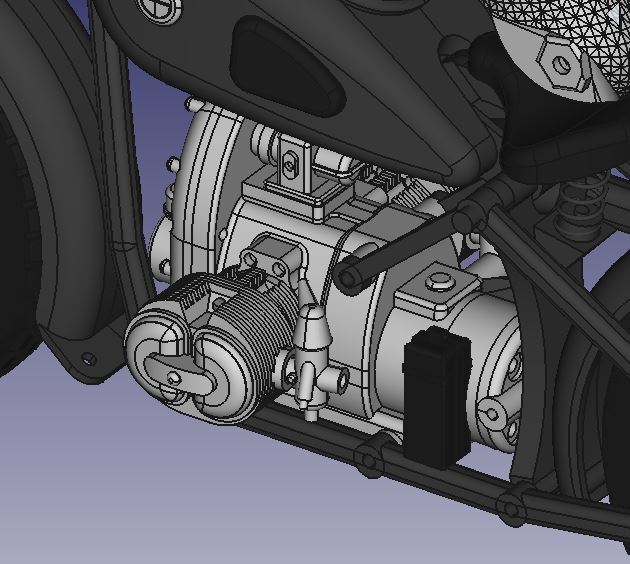

J'ai encore passé de nombreuses heures à modéliser le moteur "maquette" à l'intérieur du quel se trouve le moteur électrique ainsi que les pignons de la boite de transfert.

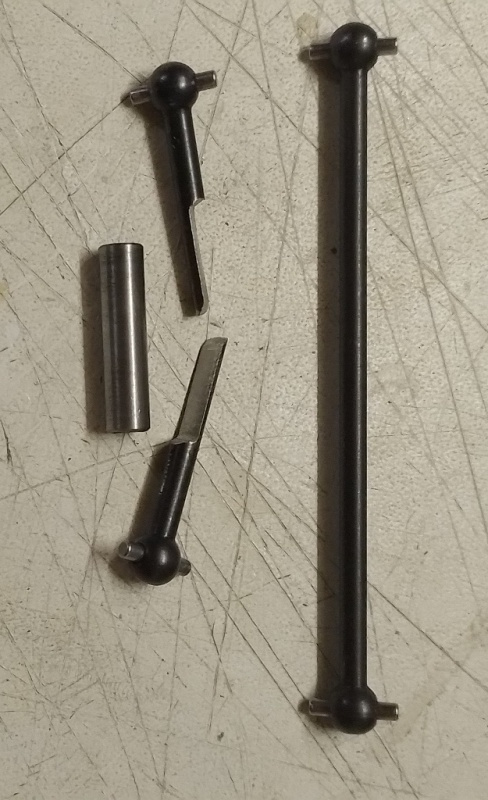

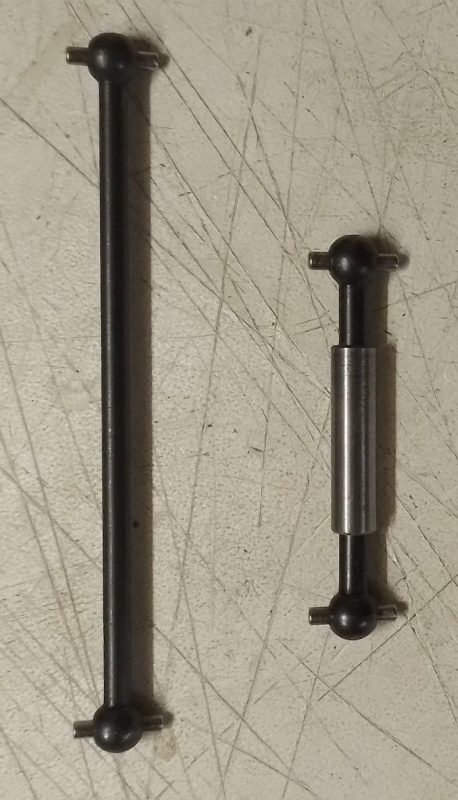

Il aura fallut recouper un cardan de voiture 1/10. Ce dernier est coupé en son milieu et limé jusqu'au moitié de son diamètre. Les deux pièces seront montées face à face pour assurer l'entrainement. Un tube usiné viendra consolider le tout.

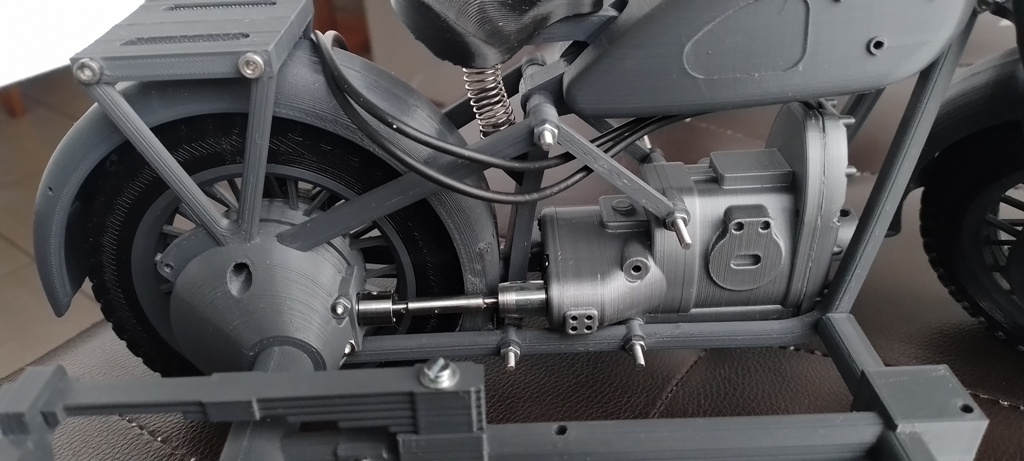

Voici donc le bloc moteur imprimé et monté dans le cadre.
J'ai essayé d'imprimé un cylindre sur mon imprimante filaire et voici le résultat pas très motivant.

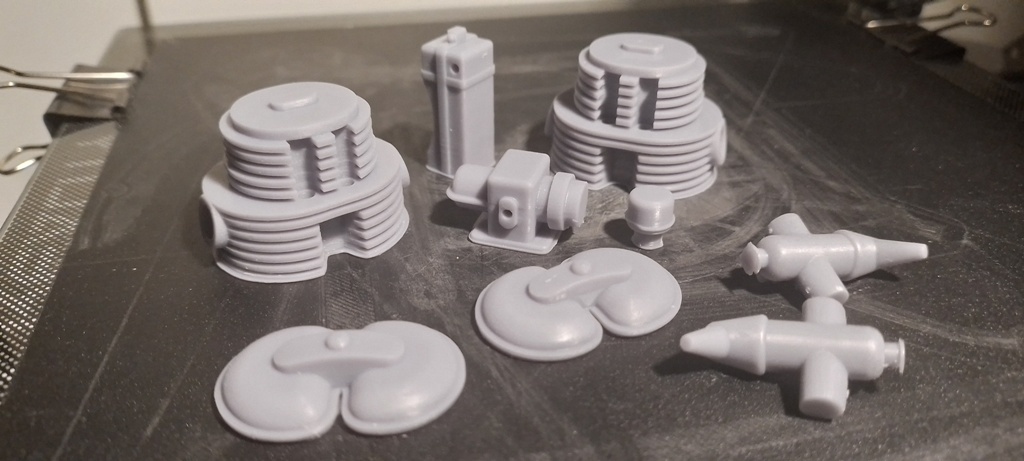

j'ai l'ai donc refait en résine ainsi les autres pièces du moteur que j'ai modélisé.
Vous me direz que j'aurai pu faire la totalité du sidecar en résine mais la taille des pièces ainsi que le nombre d'entre elles que j'ai du refaire pour adapter la mécanique, cela couterai immensément plus cher.
Pour finir, voici une petite vidéo des premiers tours de roues.
A suivre…
Mes vacances se terminent. J'ai bien profité de ce temps pour avancer mon triporteur. Dans mon dernier post j'avais commencé la partie motorisation. Aujourd'hui, cela fonctionne.
J'ai encore passé de nombreuses heures à modéliser le moteur "maquette" à l'intérieur du quel se trouve le moteur électrique ainsi que les pignons de la boite de transfert.
Il aura fallut recouper un cardan de voiture 1/10. Ce dernier est coupé en son milieu et limé jusqu'au moitié de son diamètre. Les deux pièces seront montées face à face pour assurer l'entrainement. Un tube usiné viendra consolider le tout.
Voici donc le bloc moteur imprimé et monté dans le cadre.
J'ai essayé d'imprimé un cylindre sur mon imprimante filaire et voici le résultat pas très motivant.
j'ai l'ai donc refait en résine ainsi les autres pièces du moteur que j'ai modélisé.
Vous me direz que j'aurai pu faire la totalité du sidecar en résine mais la taille des pièces ainsi que le nombre d'entre elles que j'ai du refaire pour adapter la mécanique, cela couterai immensément plus cher.
Pour finir, voici une petite vidéo des premiers tours de roues.
A suivre…
Hervé
-
dark_spirou
- Chauffeur
- Messages : 276
- Enregistré le : 03 janv. 2016, 00:13
- Numéro de département : 50
- Pays : F
- A remercié : 18 fois
- A été remercié : 30 fois
- Contact :
Re: sidecar indiana jones
C'est bluffant ! Super travail !
Le plus français des ricains ou l'inverse, je ne sais plus
-
BIMA 4400
- Chauffeur sympa
- Messages : 574
- Enregistré le : 06 sept. 2013, 21:44
- Numéro de département : 68
- Pays : F
- A remercié : 104 fois
- A été remercié : 84 fois
Re: sidecar indiana jones
Vraiment cool et original comme projet
Ça sort de l'ordinaire, mais c'est bien ça qui fait le charme de notre hobby!
Ça sort de l'ordinaire, mais c'est bien ça qui fait le charme de notre hobby!
-
riva
- Chauffeur
- Messages : 222
- Enregistré le : 10 juil. 2013, 21:12
- Numéro de département : 22
- Pays : F
- A remercié : 95 fois
- A été remercié : 103 fois
- Contact :
Re: sidecar indiana jones
Bonjour à tous,
Je viens de me rendre compte que je n'ai rien posté depuis 1 an... Je m'en excuse.
j'ai quand même travaillé sur mon sidecar et je l'ai fini.
Voici une petite vidéo du résultat:
A bientot pour un autre projet.
Je viens de me rendre compte que je n'ai rien posté depuis 1 an... Je m'en excuse.
j'ai quand même travaillé sur mon sidecar et je l'ai fini.
Voici une petite vidéo du résultat:
A bientot pour un autre projet.
Hervé
-
STEFONE
- Coursier international
- Messages : 132
- Enregistré le : 11 oct. 2015, 21:18
- Numéro de département : 78
- Pays : F
- A remercié : 2 fois
- A été remercié : 6 fois
Re: sidecar indiana jones
Un travail d'artiste, chapeau bas _________________________________“Dire du mal des autres est une façon malhonnête de se flatter.”____________________________________
