[SCANIA 4x2] R470 Topline(2010)-Suspension Pneumatique ETC

[matlaclass28]

je parle juste de l'echappement peut etre il aime pas ou voudrais mettre un autre

[Milka-63]

ah mais tu sais si tu veux en faire envois un mp a mon frangin peu etre il pourrais en vendre un

[Synchronicity 78]

trés beau achat que tu a fais,
mais cela n'a rien avoir avec un beau renault mag......

















non je rigole, il est super t'on camm....
reste a nous expliquer le fonctionnement
des amor.......! alors là, ces autre chose

[Milka-63]

ah j'ai deja demander mais il fini son 6x4 et aprés il s'occupe du ptit bijoux

[JC 92]

alors vivement qu il soit fini on veu s avoir tout et sous toute les formes

[KINGHAULER 3]

Salut et superbe camion très belle couleur et bravo pour les échappements

Jean

[Youri]

Voilà j'ai reçu le MM4 de Servonaut pour faire fonctionner les suspensions pneumatiques, vu la complexité c'ets pas gagner d'avance.

++ Youri

[Patjabix]

Salut,

On est tous impatients de tout savoir sur ces superbes suspensions

[matlaclass28]

super hate de voir ton bijoux en route!

[Youri]

Une petite traduction de la Notice du MM4 faite par traducteur Google - Dictionnaire - Un peu de réflexion lol

MM4 – mini-Multiswitch
Livraison
1 x Module MM4
1 x Notice de montage Version 201
Données techniques
Tension de fonctionnement du commutateur de sortie : 4,8 à 18V
Tension de fonctionnement du récepteur : 4.8 à 6V
Fonction de commutation: 3x mémoire. 1x facultative : Mémoire ou bouton
Caractéristiques de l'alimentation : 1x « essuie-glasse », 1 x « organe de main d’ouvre »
Capacité de commutation: 4 x 700mA court-circuit
Admission de courant de repos: max 22mA à 6V
Contrôle: Proportionnel ou canal de distribution avec trois positions
Système de mise: UNI
Traitement des signaux: pour des impulsions positives
Signal de synchronisation: 1 jusqu’à 2ms à 40 jusqu’à 60Hz
Variation de température: 0 ... 40°C
Mesure: Ca 45x22x12mm
Etendue des fonctions
Le Mini-Multiswitch MM4 fournit quatre commutations de puissance et de deux sorties qui peuvent être utilisés alternativement. Trois des quatre sorties de travaille comme switch (Mémoire Switch), à savoir Ils vont alterner à chaque fois que vous appuyez sur et en dehors à nouveau. Une sortie peut être configuré via un commutateur cavalier ou alternativement comme une clé. Lorsque ce commutateur est adapté spécialement pour l'opération, par exemple, la production Light ou dispositifs de signalisation tels que les klaxons.
La puissance de sortie atteint deux fonctions spécifiques: servo-1 est conçu comme un actionneur et tourne quand il est activé abwechseInd lentement vers la gauche ou la droite, tant que la fonction est activée. Servo 1 est adaptée aussi bien pour le fonctionnement des portes, des rampes, des bateaux de balancement du bateau, la vague d'extinction de la part des autres, moniteurs, etc. Servomoteur 2 tourne en permanence à chaque seconde de la pleine échelle de gauche à droite. Servo 2 est adapté par exemple pour le fonctionnement des essuie-glaces sémaphore et similaires des caractéristiques particulières.



Connexion avec le récepteur
La liaison au récepteur via le câble fourni avec trois connecteur d'alimentation broches. Qu'est-ce qu'il faut, c'est une chaîne gratuite de la croix-adhésive ou sur un canal avec un interrupteur ou un bouton à trois positions. Si l'occupation des canaux n'est pas clair, utiliser les meilleurs d'un servo à la chaîne que vous souhaitez être trouvé. Important: Assurez l'assiette sur l'émetteur de cette chaîne au milieu, tourner sur des systèmes informatiques, le servo se déplace à 100% et toutes les fonctions spéciales! Le bénéficiaire devra être à la fois le MM4 lui-même et les servocommandes éventuellement liées fournissent de l'électricité. Le MM4 ne nécessite pas de calibration et est solidement fixé sur le pouls de l'émetteur PPM populaires d'aujourd'hui. Canaux seulement les personnes âgées ou très simple, elle mai être nécessaire d'ajuster l'assiette pour le canal utilisé.
Note à l'intention des propriétaires de radios de multiplex: S'il vous plaît Réglez le canal utilisé pour le format du signal UNI!
Connexion avec l’accus
Les lumières sont LED ou de commutation sur les sorties de relais de l'MM4 sur le noir (négatif) et rouge et jaune (plus) Câble de batterie fourni séparément.
La connexion peut être aussi nécessaire sur la batterie du récepteur (le cas échéant) sur Fahrakku ou une batterie distincte.
Sorties de commutation
Les sorties des MM4 sont conçus pour des circuits universelle et adaptée pour les deux ampoules électriques, ainsi que des relais ou électronique Ver consommateurs blink ¬ ¬ employeurs ou d'un signal. Résistances en série pour les LED sont absolument nécessaires. Un kit complet avec des résistances LED sont disponibles comme accessoires.
Les quatre sorties au connecteur de l'interrupteur à la masse ou la batterie borne négative. Les lampes sont, par conséquent, entre la sortie respective et l'un des deux est monté à bord avec "+" étiqueté ports. Avec LEDs, l'anode est mis à travers une résistance à l'un des «+» les connexions à la cathode à la sortie désirée.
Cherchez la tension d'exploitation idéal pour les lampes. Avec une lumière 7,2 V à 6V système devrait préfet 12V système utilisé dans les lampes correspondant à 12V.
Astuce: Le personnel d'une lampe 12V, vous pouvez utiliser deux 6V lampes du même type connectés en série.









Commande - Opération
*L1" - Cette sortie passe à quand le bâton ou un interrupteur dans la position d'extrémité correspondante (pleine échelle) pendant plus de 2 secondes environ, sont conservés. Dans le même temps la servocommande est actionnée 1 aussi longtemps que le bâton ou bouton est maintenu
-S2" - Cette sortie passe à quand le bzm club. Interrupteurs dans la même direction que ci-dessus doit être utilisé que brièvement. Avec la sortie et la fonction de l'essuie-glace de puissance 2 est sous tension et hors tension.
-S3« - La production des trois peut être utilisé comme un commutateur (plug-in bridge position A) ou AIS switch (plug-in bridge position B) La fonction de commutation est à tous les clés à court est actionné lorsque la sortie qu'aussi longtemps que la chaîne va devenir une réalité à l'émetteur.

-L4" - Cette sortie passe à quand le bâton ou un interrupteur dans la position d'extrémité correspondante est tenue en tant que «S3» plus de 2 secondes environ.
Astuce: Si jumper en position B, les sorties, "S3" et "L4" sont reliés entre eux, peut être tourné à la palpation, tant dans le court terme et long terme. Cette combinaison est par exemple pour les clignotants et feux de route sur une seule lampe.

Avertissements:
Modules contre l'humidité, l'humidité et la saleté, pas de court-circuit protégé sorties de surcharge ou de débrancher la batterie après l'opération et de charger plus de l'électronique et le modèle MM4!
Haftung
Puisque nous ne pouvons pas contrôler le fonctionnement approprié et correct de nos assemblées, notre responsabilité en tout cas limité au prix d'achat. La responsabilité pour les dommages consécutifs est exclue. En restant appuyé sur la note pour le modèle de sécurité obligatoire ¬ recommandations.

Voilà

[Patjabix]

C'est clair !!!



Je ne suis pas sûr d'avoir compris à quoi sert ce module: a commander tes suspensions seulement ou il a d'autres fonctions ??

[Youri]

Voilà l'état actuel:

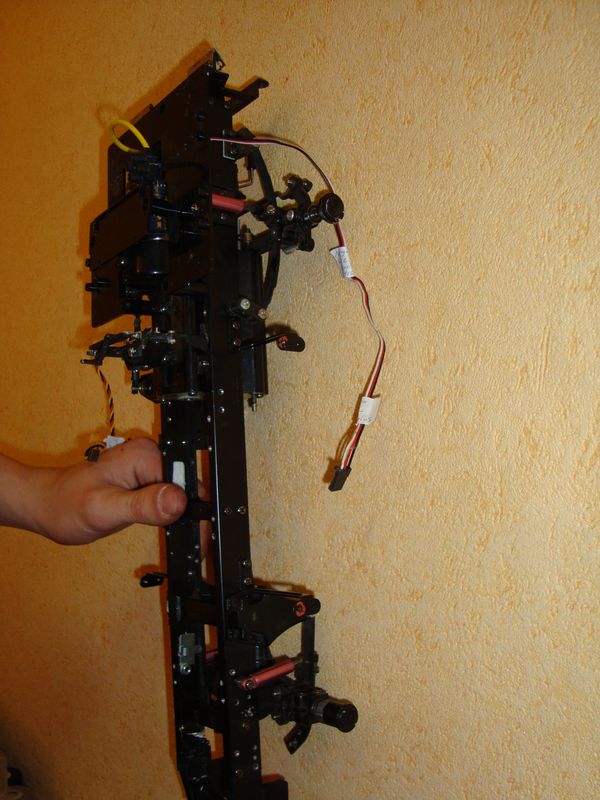

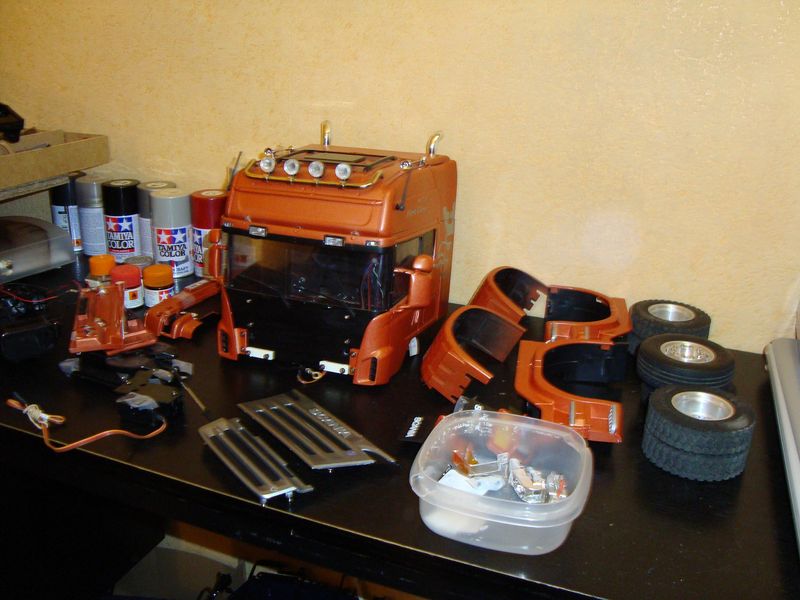

Démontage du camion pour extraire le système complet des pneumatique :

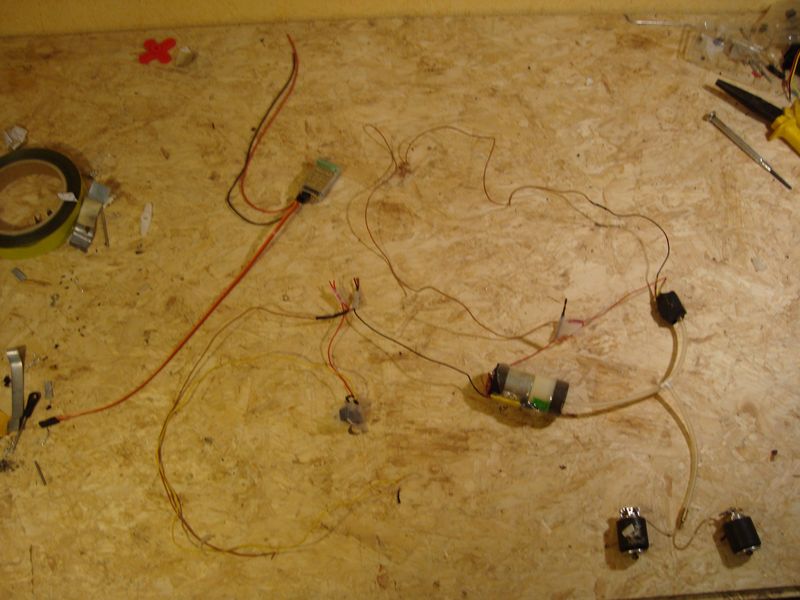

Voici le système complet des suspensions :


Simple non ?

[thierry 78]

oui hyper simple
si tu pouvais soit mettre un nom sur chaque piece
ou faire un gros plan de chacune se serai limpide

en tout cas merci pour le debut de l'explication

[Youri]

Bon sans certitude :

Bonbonne d'air:


La pompe:


->> http://www.tradekey.com/product_view/id/432494.htm

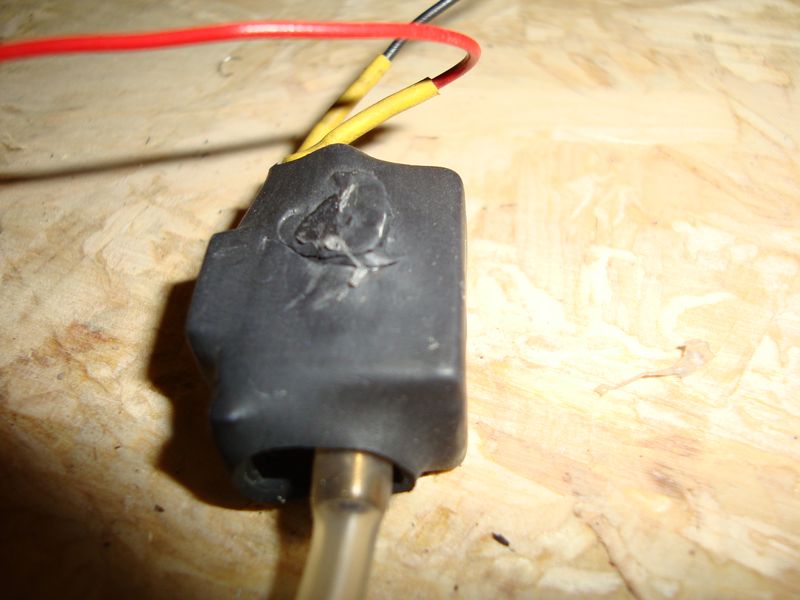

Électrovanne:


Bouton - intérrupteur:

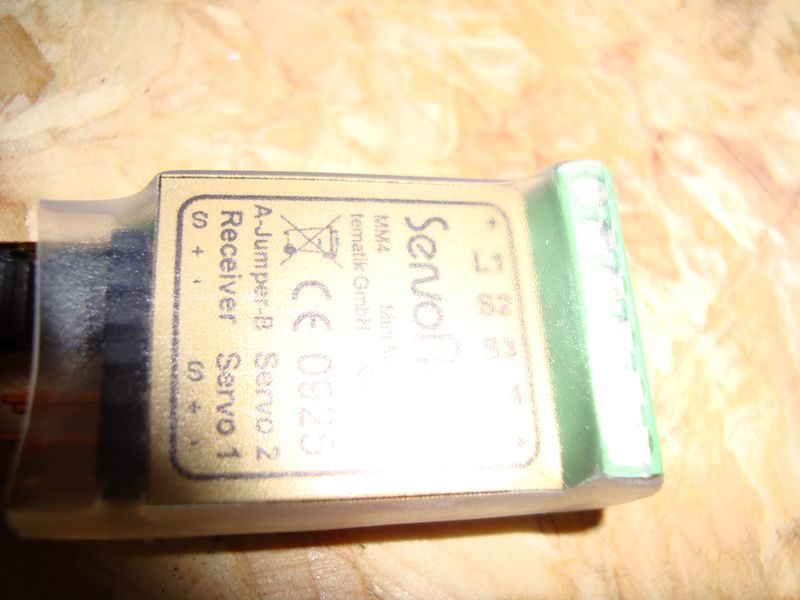

Module Servonaut MM4:


--> http://www.Servonaut.de

Voilà J'essaye d'en savoir plus!

++Youri

[topline]

super!!!

c est les coussins d air d origine de chez EBH ou c est lui qu il es a fait lui-meme?
