remorque porte conteneur + conteneur 40"

[Droxx]

Salut la compagnie

entre deux etudes, je bricole du moins en 3D ma future remorque (et oui je dois finir la bruder avant ! sinon PAF !)

a base de profilé alu au plus simple, en mélangeant des idées piochées ici (la grumiere de Flo89, le porte conteneur de GLB28 ainsi que son post sur la grumiere carson avec toutes les pieces étalées sur une table ca c'est pratique)
j'en profite pour saluer leur travail.

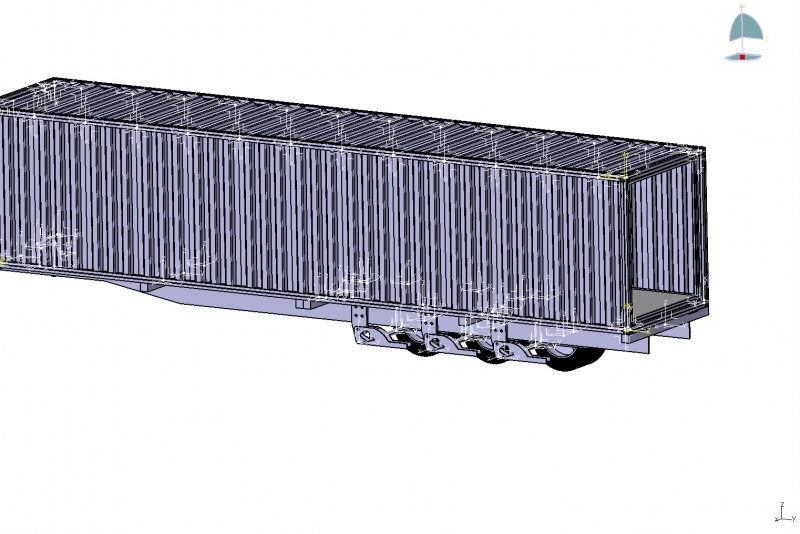

voila l'ebauche (3D catia)


mon idée est la suivante : le chassis pourra servir pour :
version conteneur (40", 2x20", 1x20" en centré) + dérivés comme une citerne "à chassis OIN" (je crois... )
Version plateau : les bords du plateau couvriront les ranchers de la porte conteneur
version grumiere : meme idée
version trailer "américaine"
version porte missile nucléaire pour défiler en corée du nord OUps je délire
cela me porte en 2027 environ

j'essairai de détailler les choix techniques. des plans 2D, des références etc etc.
il devrait y avoir de l'assemblage vis, de l'aimant néodyme, du collage etc...
voila pour le voeux pieu ....
yann, qui n'aura jamais assez d'une vie !

EDIT :
ebauche du support amortisseur

[bernard]

salut je vais suivre ton projet car moi aussi je fais une remorque porte container ajustable au type container.

vivement le debut .

[toto 40]

Fait gaffe ton conteneur par en sucette au début



Super projet

[Droxx]

oui c'est un défaut de CATIA, pour alleger la 3D elle garde en mémoire des formes/position précedent l'enregistrement.....

ca fait peur par moment. c'est pourquoi l'une des toles du toit est décalée dans le vide, ou des profilés sont en interférence.

l'avantage du logiciel, c'est d'etre sur que tout rentre mais surtout de sortir des plans....

je continu à rassembler des info (d'ailleurs il y a plein d'autres post d'auto-constuction sur les remorques...allez voir)
je vous tiens au courant.

petite question quelqu'un qui à du profilé ALFER pour conteneur : quelles sont les dimensions des vagues ? car si je me fit à leurs doc commerciale, on ne peut pas les mettre bord à bord, il faut qu'ils se chevauchent.
(d'où l'effet décalage "normal" des bardages)

merci d'avance

yann

[toto 40]

Fait gaffe ton conteneur par en sucette au début



Super projet

Désolé

[fredejuan]

Pour les renseignements sur les profilés regarde ou demande a truck 76 ou regarde sur le site de alfer

[Droxx]

ca avance un poil

le plan :

bien sur les cotes sont à adaptées suivants les profilés utilisés

la momorque (comme dit ma fille) seule :

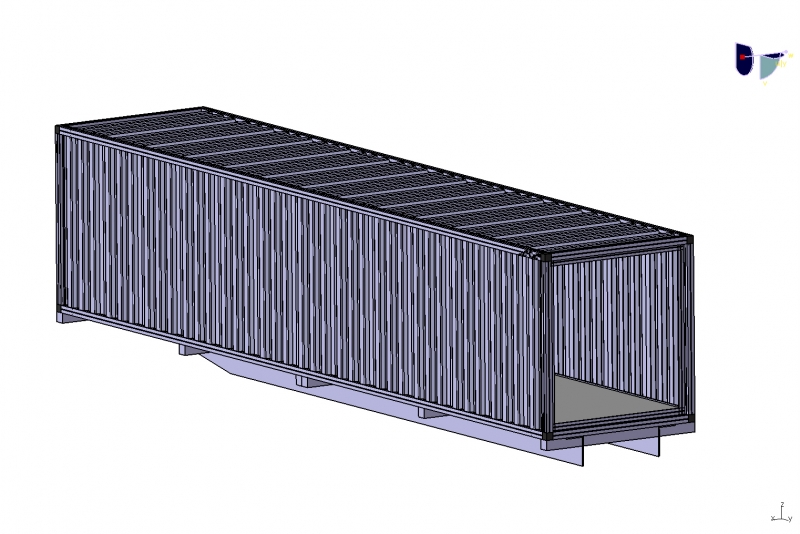

la version conteneur 40 pieds :


la version fourgon 45pieds :


la version plateau 45pieds :


demain achat des premiers profilés chez castorama, je développerai en détail.

voili voilou
yann

[KIKI74]

pas mal du tout il faudrait que ca aboutisse ce projet

[Droxx]

petit up , je n'ai volontairement pas édité le premier post...

petite MAJ de mon projet

remorque seule :


j'ai modifiée l'emplacement des longerons porte conteneur 20" central
revue le systeme d'amortisseur

remorque+conteneur 40" :


principalement les portes pour qu'elles s'ouvrent à 270°comme sur un vrai

remorque+caisson 45" :


en cour de MAJ (porte du conteneur et sol)

remorque+bachée 45" :


les cotés sont "transparents" pour voir l'interieur. il y aura des renforts latéraux en bois comme sur les Tauliner (je suis pas sur du nom)

remorque+conteneur - citerne 40" :



c'est une ébauche, car j'hésite entre ce conteneur et 2X20"... ca aurait de la ****** je pense.
EDIT : voila la double citerne :

ma préférence va vers celles-ci meme si double travail

voili voilou, cela reste tres théorique, mais je me base que sur les outils et profilés dispo. yc les sangles de la bachée
j'espere que cela vous plait, et je suis preneur d'idée. si vous voulez des vues précises MP moi, j'éditerai ce post cette fois ci

a bientot yann

[lucas]

Salut, joli travail vivement la suite
Je peux te demander quelque chose : tu l'a eu ou ton logiciel ?

[Droxx]

c'est catia V5R19

je bosse dessus tous les jours dans le carde de mon boulot, et profite de mes pauses pour mes projets perso

de la perruque ?NON !....

yann
